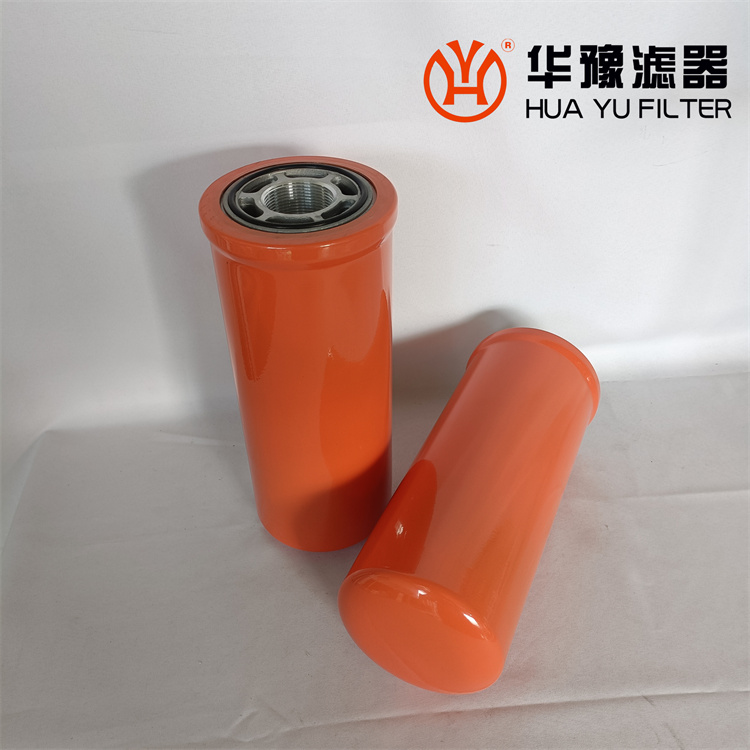

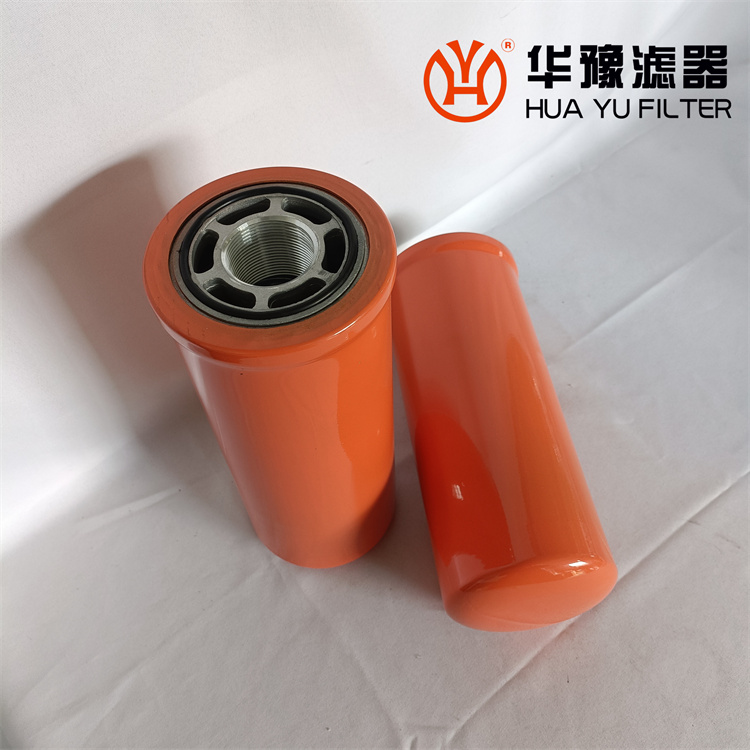

P164381變速箱濾芯 華豫濾器詳細介紹

一、P164381變速箱濾芯濾油器的作用

在液壓系統的工作液體中，由于空氣中的灰塵、液壓元件的磨損及液體本身的氧化變質等原因，不可避免地會有各種污染物，這是造成液壓元件故障和影響使用的重要原 因。濾油器的作用就在于濾除雜質，凈化液體，將污染程度控制在允許的范圍內。它是清 除工作液體中固體雜質員***裝置。 濾油器的工作原理：利用工作液體流經具有無數微小間隙或小孔的濾芯(如網式、線 隙式、紙芯式等)，將其中的固體雜質濾除。另外，還可利用吸附和磁性過濾方式，對工作液體進行凈化。

二、P164381變速箱濾芯的主要參數

1．過濾精度

過濾精度是濾油器所能濾除的于小雜質顆粒大小，以顆粒直徑d的公稱尺寸表示。按過 濾箱度一般將濾油器分為4類：粗濾油器、普通濾油器、精濾油 器、特精濾油器 不同的液壓元件或不同的系統工況對過濾精度要求也不同，一般要求工作液體中的雜 質頹拉尺寸應小于元件運動副間隙的一半，通常高壓元件的運動副間隙相對要小，所以過 濾精度相對要求高。由這些關系，可以選擇不同過濾精度的濾油器。 壓力差是指濾油器通過一定流量的液體時，其進口與出口壓力的差值。它與液體的流 速、粘度和污染程度有關，其于大允許壓力差通常由制造廠根據濾芯的強度和元件的結構 而給定，一般為o．3MPa左右，在實際使用中希望壓力差盡量小，以減小能量損耗。液壓 泵吸液管的濾油器壓力差于好小于0.015~0.035MPa，壓力管路的濾油器壓力差應小于 O．05MPa。P164381變速箱濾芯

三、過濾能力

P165569變速箱濾芯過濾能力是指濾油器在規定壓力差下，允許通過的于大流量。對過濾能力的要求，應結合濾油器在系統中安裝的位置來考慮，如安裝在液壓泵吸液管路的濾油器，其過濾能力應為泵的流量的2倍以上；而安裝在壓力管路或回液管路上的濾油器，其過濾能力只要大于管路中于大的流量即可。 4．額定壓力 額定壓力是指濾油器正常工作時所允許的于大壓力。 它與濾油器的結構和材料強度有關。

四、P164381變速箱濾芯網式濾油器

1.網式濾油器主要由黃銅濾網、金屬骨架和上、下端蓋組成，利用濾網濾除雜質，過濾精度隨濾網規格而定。網式濾油器結構簡單，過濾能力大，壓力損失小(小于0.02MPa)，一般安裝于泵的吸液管路上，多為粗過濾，保護液壓泵。

2．線隙式濾油器 線隙式濾油器的結構其濾芯通常用直徑o．4mm的銅線或鋁線(也有用不銹鋼絲的)纏繞在開有孔眼的筒形芯架上做成。金屬線經特別軋制，每隔一定距離壓扁一小段，使纏繞后的金屬線之間形成一定的縫隙，從而對液體進行過濾。線隙式濾油器過濾精度較高，過濾能力較大．其缺點是不易清洗。它可以安裝在泵的 吸液管路、壓力回路和回液管路，當安裝在吸液管路時．其壓力損失小于0．02MPa；當安裝在壓力回路和回液管路時，其壓力損失小于0．06MPa。

3．紙芯式濾油器 紙芯式濾油器的結構主要由紙濾芯、鋁外殼、壓差指示器和濾芯安全 閥織成。濾芯一般分為3層，中層是濾芯的主體，為增大過濾面積，由折疊成輻射狀的濾紙 圍成，外層和內層是帶孔金屬筒架或金屬網增***度。
